Máy hàn laser - Các thành phần máy hàn laser

Máy chủ máy hàn laser

Máy chủ hàn laser chủ yếu tạo ra các chùm tia laser để hàn, bao gồm các phần chính như nguồn điện, máy phát laser, phần đường dẫn ánh sáng, hệ thống điều khiển, v.v.

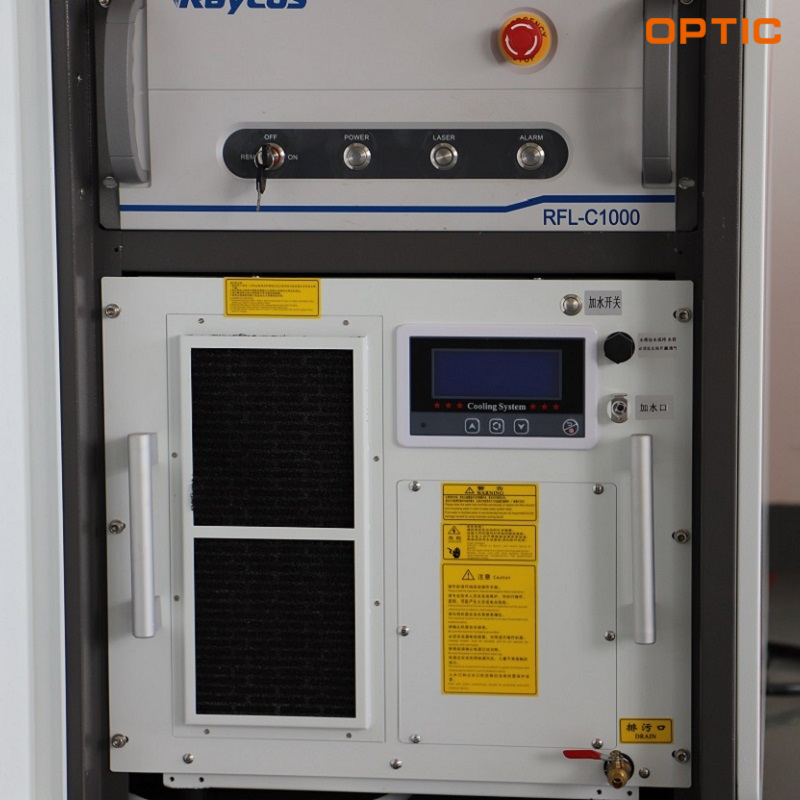

Hình sau đây là sơ đồ nội bộ của Máy hàn laser cầm tay khung gầm

Hệ thống làm mát máy hàn laser

Hệ thống làm mát cung cấp chức năng làm mát cho máy phát laser, thường được trang bị máy làm lạnh lưu hành nước với công suất 1-5 mã lực.

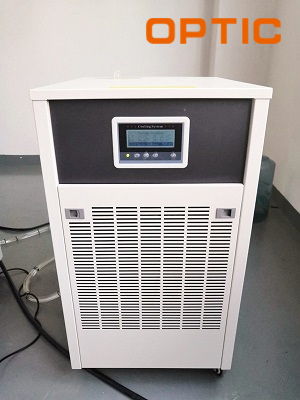

Hình ảnh dưới đây là Máy hàn laser hệ thống làm mát bằng nước

Máy hàn laser tự động làm việc tự động hoặc hệ thống chuyển động

Hệ thống này được sử dụng để nhận ra hàn laser, chùm tia laser di chuyển theo rãnh hàn theo các yêu cầu cụ thể và nhận ra chức năng hàn tự động của laser. Nói chung, có sự chuyển động của phôi. Đầu laser được cố định, đầu laser di chuyển, phôi được cố định hoặc cả đầu laser và phôi di chuyển. Ba hình thức điều khiển chuyển động, toàn bộ hệ thống được lập trình bởi lập trình CNC để kiểm soát chuyển động của bàn làm việc theo yêu cầu và sau một hệ thống lập trình đơn giản hóa, rất dễ vận hành và có thể nhanh chóng được tổ chức mà không cần kỹ năng chuyên nghiệp hoặc giáo dục. , Hệ thống làm việc bằng laser quang, như hệ thống chuyển động thao tác, bàn làm việc hai chiều, ba chiều, bàn làm việc liên kết bốn trục, bàn làm việc hàn giàn, công việc đúc hẫng, v.v., có thể đạt được điều khiển chuyển động chính xác.

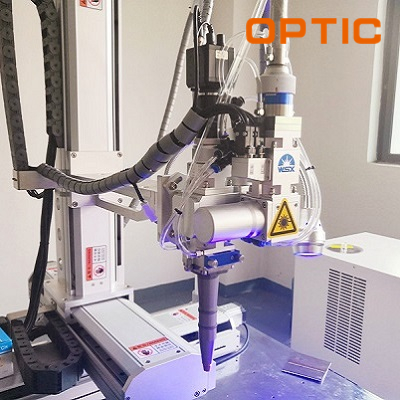

Hình ảnh dưới đây là hệ thống chuyển động của Máy hàn laser tự động

Máy hàn laser Công cụ và đồ đạc

Nói chung trong quy trình hàn laser, vật cố hàn laser chủ yếu được sử dụng để sửa chữa phôi hàn và giúp nhiều lần tải và dỡ lại, lặp lại định vị, để tạo điều kiện cho việc hàn laser tự động. Do đó, vật cố dụng cụ là một trong những thiết bị không thể thiếu trong sản xuất hàn laser, đặc biệt là trong sản xuất hàng loạt, liệu vật cố được thiết kế có ảnh hưởng trực tiếp đến hiệu quả và năng suất sản xuất hay không. Laser quang có một số lượng lớn nhân viên thiết kế hỗ trợ chuyên nghiệp, các giải pháp kẹp hàn laser được thiết kế đặc biệt cho khách hàng và cung cấp các cuộc biểu tình, cho phép khách hàng hiểu toàn bộ chương trình hàn trong nháy mắt.

Máy hàn laser Đèn xenon

200W với đèn xenon đơn, 300W, 400W và 500W với đèn xenon đôi.

Bản gốc: Trung Quốc

Lifetime: Ví dụ, 3.000.000 lần làm việc 8 giờ mỗi ngày, một đèn có thể sử dụng trong ít nhất 6 tháng.

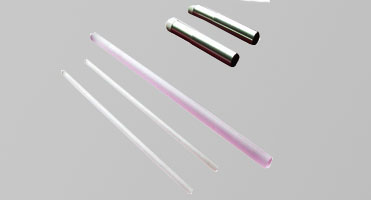

Máy hàn laser Crystal cài đặt bên trong khoang kim loại

một. Tăng cao, hiệu quả cao và chất lượng quang học cao

B. Ngưỡng, tổn thất thấp ở mức 1.06um

C. Tính dẫn nhiệt và đặc tính sốc nhiệt

d.m học sức mạnh

E. Đặc điểm vật liệu cho phép các chế độ hoạt động khác nhau (CW, xung, Q-Switched, chế độ bị khóa và khoang khoang)

Máy hàn laser Hệ thống quan sát

Máy hàn laser chung cần được trang bịPED với một hệ thống quan sát, có thể thực hiện quan sát kính hiển vi thời gian thực của phôi, được sử dụng để tạo điều kiện cho định vị chính xác khi lập trình các quy trình hàn và kiểm tra hiệu ứng hàn trong quá trình hàn. Nó thường được trang bị hệ thống hiển thị CCD hoặc kính hiển vi.

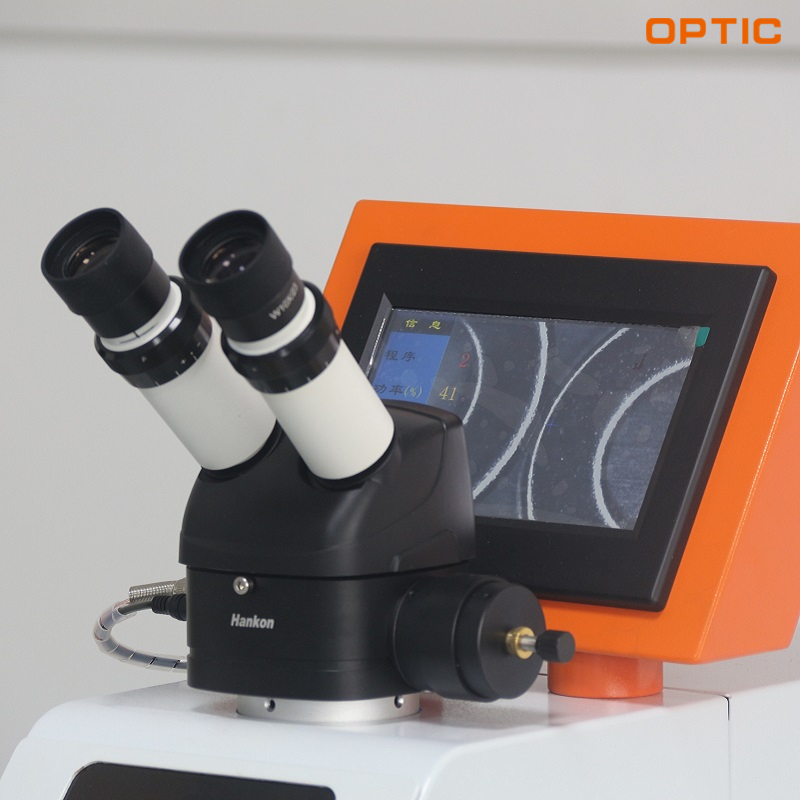

Hình ảnh dưới đây là Máy hàn laser trang sức Hệ thống quan sát

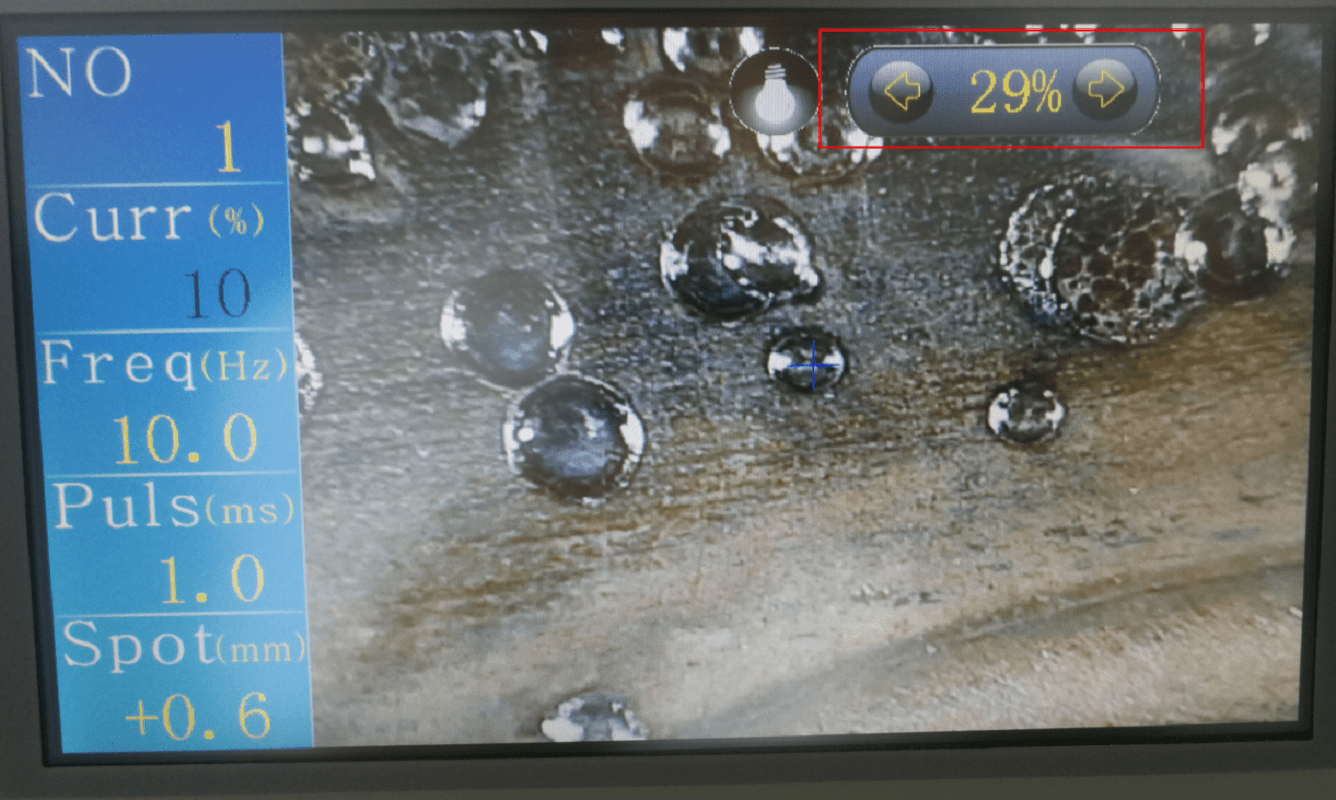

Hình ảnh dưới đây là hiệu ứng quan sát kính hiển vi của Máy hàn laser trang sức
